AI5622100

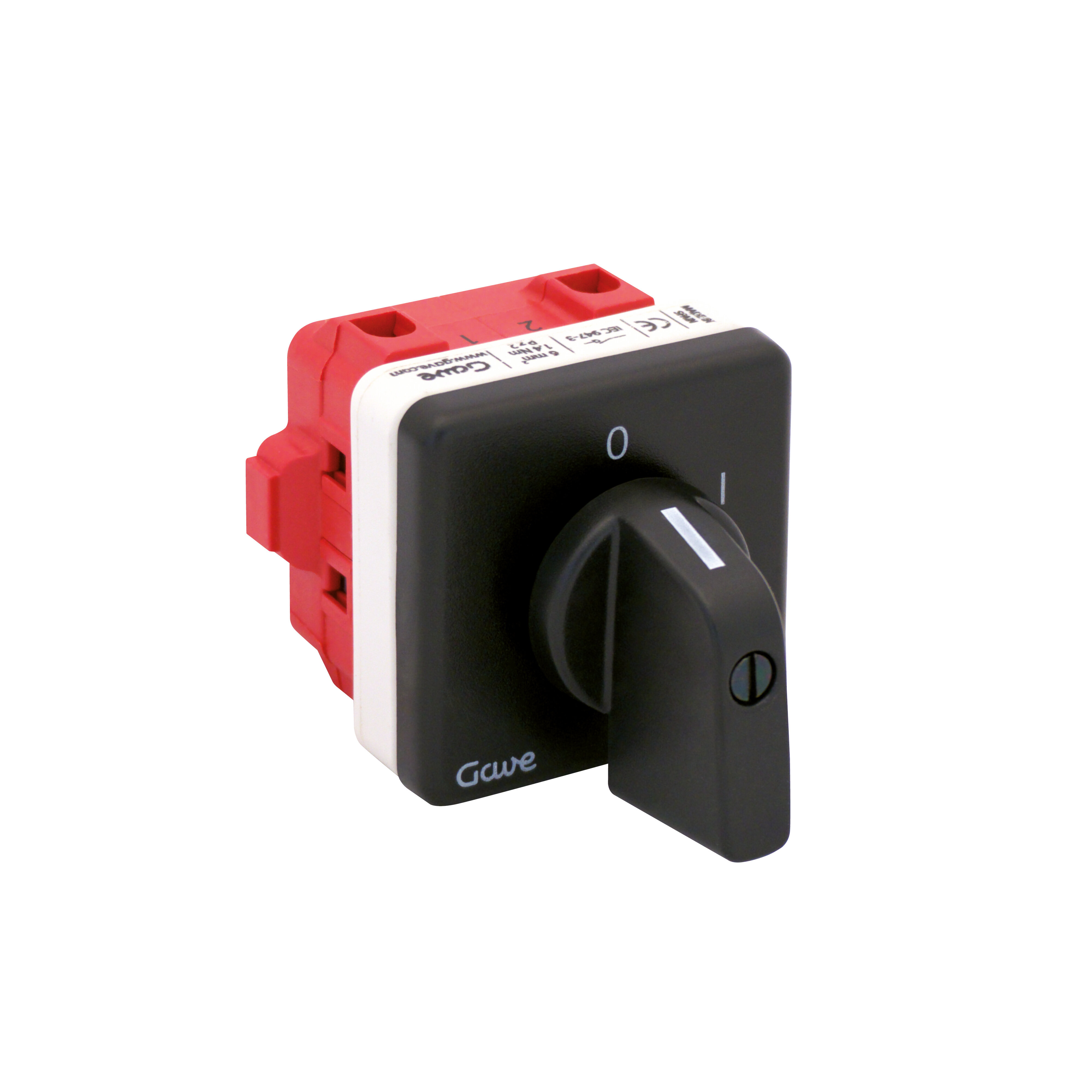

CONMUTADOR 3P 25A.D1 MANDO FIJACION POR TORNILLO
Conmutador de levas con mando fijación por tornillos, IP20 con carátula 1-0-2 color negro 64x64 para fijación panel. 3 polos 25A.Tamaño D1. Conexionado con bornes de jaula para cable 6-16 mm². Compatible con múltiples accesorios de la serie A5.

Imprimir como PDF

Código 009AI5622100
EAN 8430892145442

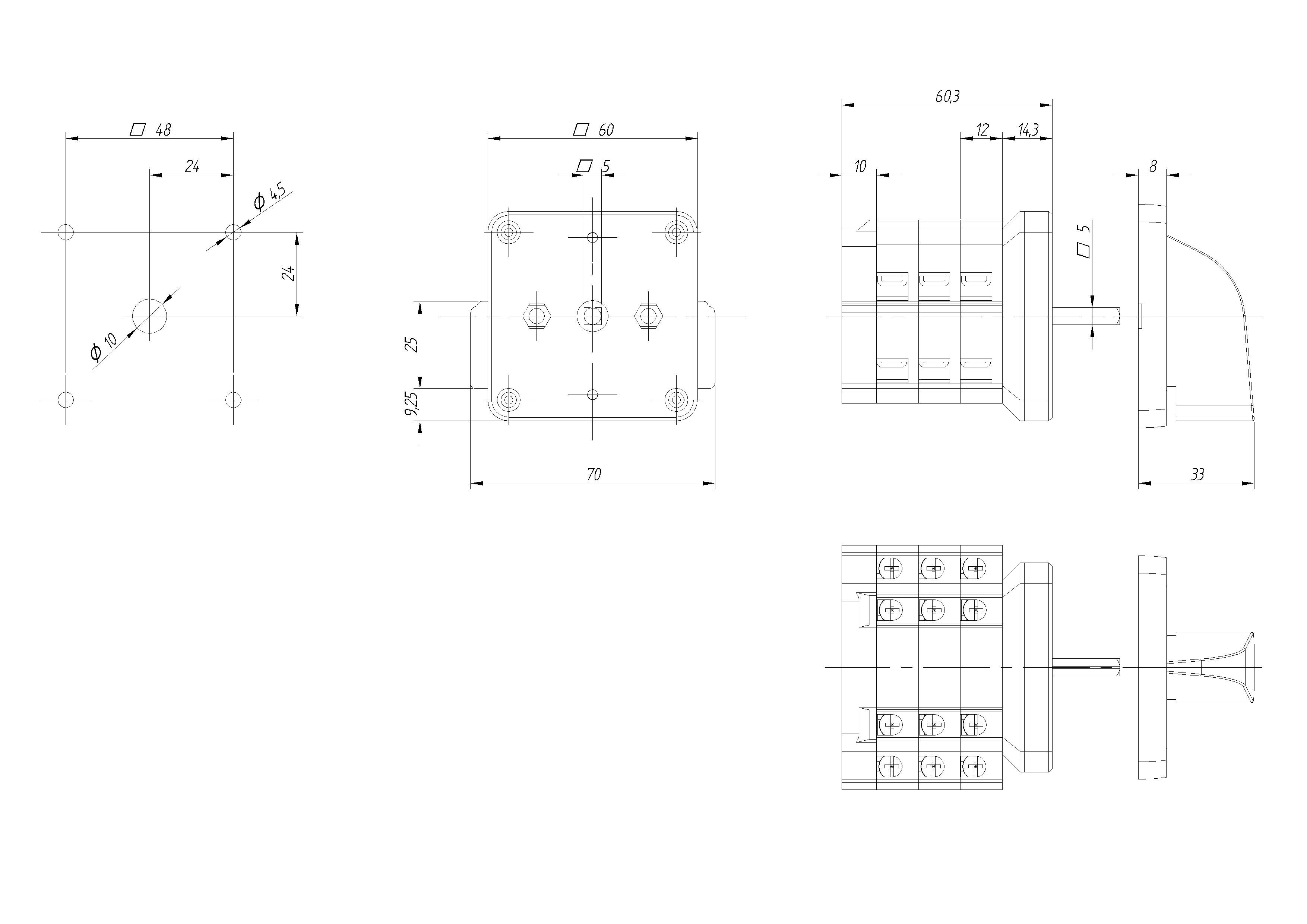

Dimensiones
Datos logísticos
Código arancelario 85365080
Código Etim EC000216
Unidades embalaje 1
Alto embalaje (mm) 123
Ancho embalaje (mm) 68
Largo embalaje (mm) 68
Datos técnicos
Nr. Polos 3
Intensidad de empleo (Ie) 25 A
Intensidad térmica al aire (Ith) 25 A
Sección de cable (AWG) 6
Hilo rígido

6 - 25 mm2
Cable flexible

6 - 16 mm2
Par de apriete 2 Nm
Tornillos de conexión M5
Terminal Terminal
Calibre máx. de fusible gG/aM

25/25 A (415 V)

25/25 A (500 V)
Intensidad eficaz de cortocircuito (Icc)

6 kA (415 V)

6 kA (500 V)
Tensión de aislamiento (V~) 690
Tensión de aislamiento (V...) 600
Cargas resistivas AC-21A

7,5 kW (3x230 V)

15 kW (3x415 V)

18,5 kW (3x500 V)
Cargas mixtas AC-22A

7,5 kW (3x230 V)

15 kW (3x415 V)

18,5 kW (3x500 V)
Carga de motores AC-23A

5,5 kW (3x230 V)

7,5 kW (3x415 V)

11 kW (3x500 V)
UL 508 Manual motor controller

2 hp 1-fase (110-120 V)

3 hp 1-fase (220-240 V)

2 hp 3-fase (220-240 V)

3 hp 3-fase (380-415 V)

5 hp 3-fase (440-480 V)

7 hp 3-fase (550-600 V)
Norma

IEC 60947-3

UL 508
Tipo de mando Directo
