AB5526100H

INTERRUPTOR 3P 63A.D2 MANDO BLOQUEO CANDADO IP69K

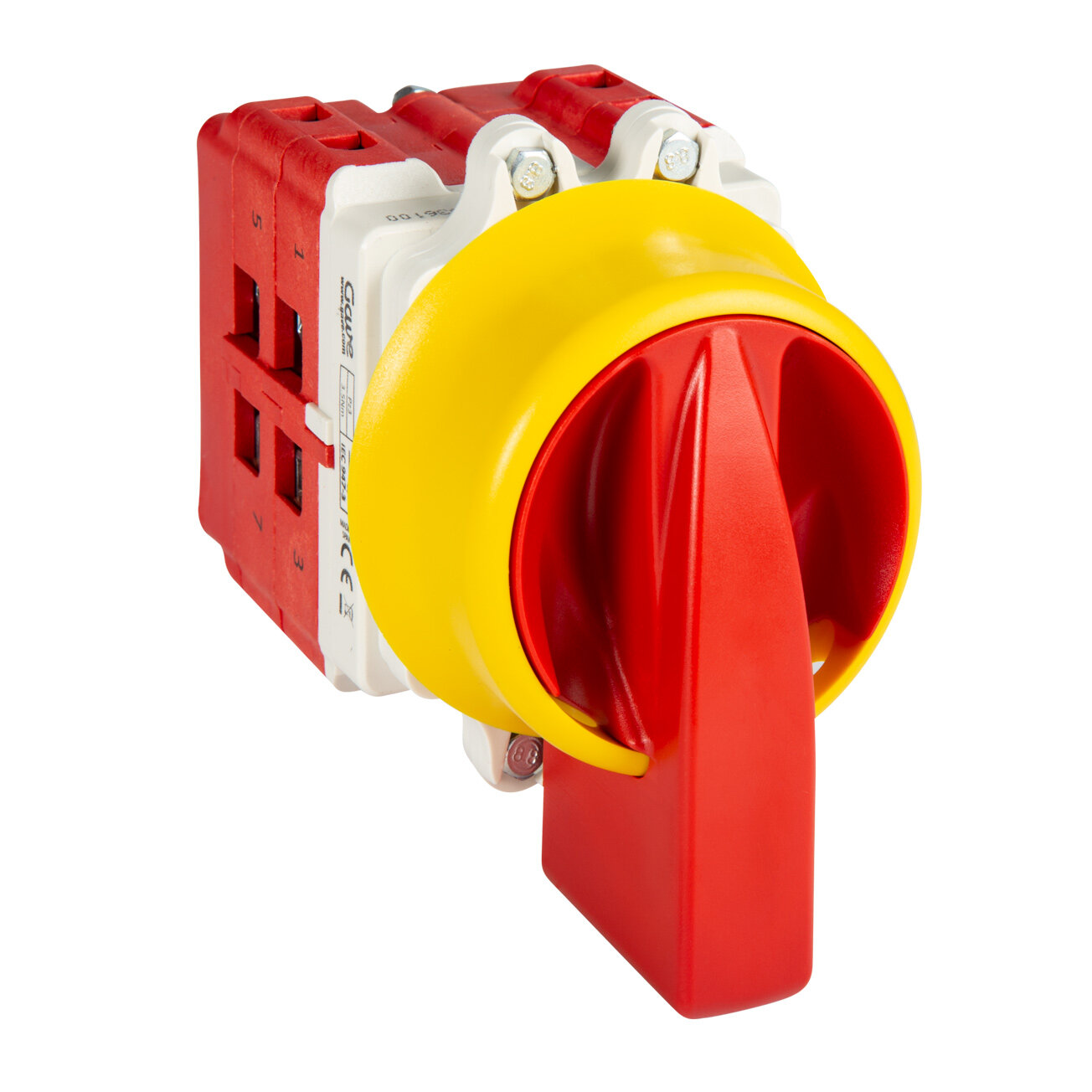

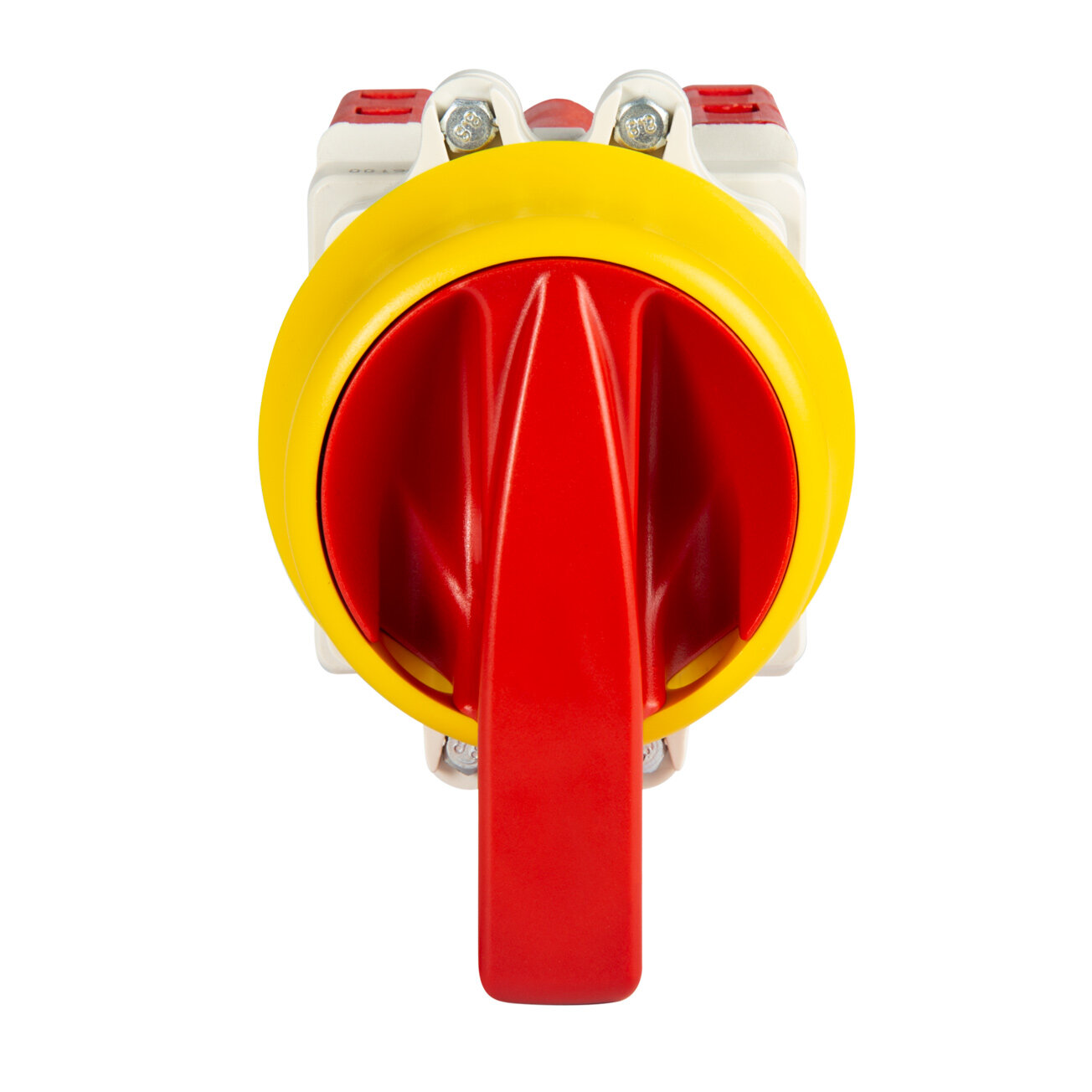

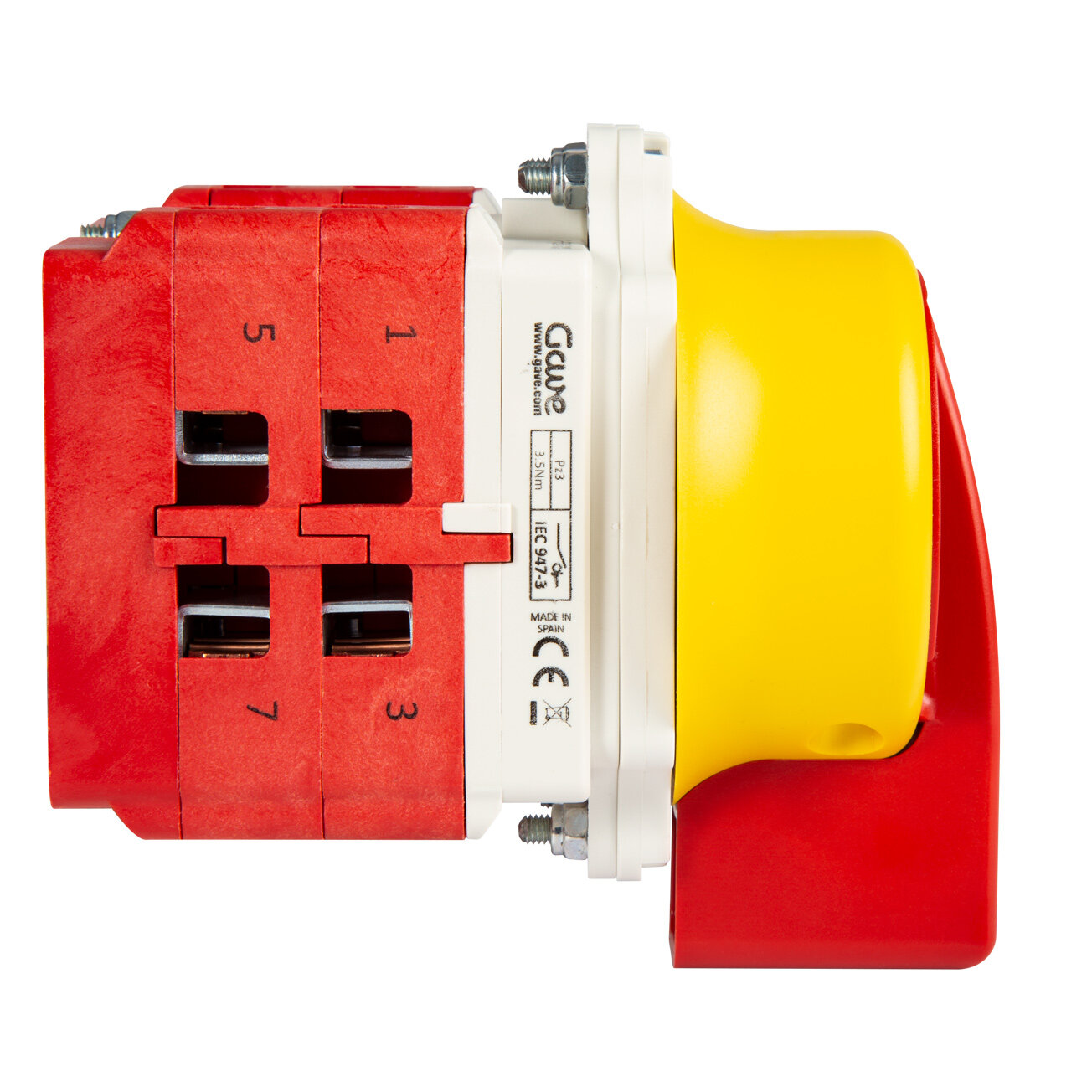

Interruptor de levas con mando de seguridad IP69K bloqueable por candados. Mando rojo/carátula amarilla con marcaje 0-I (0 12h - 60º). Mando con diseño higiénico y uso de tecnología antimicrobiana. Cuerpo del interruptor IP20. Corte omnipolar 3 polos 63A.Tamaño D1. Conexionado con bornes de jaula para cable 16-50 mm².

Imprimir como PDF

Código 009AB5526100H
EAN 8430892314015

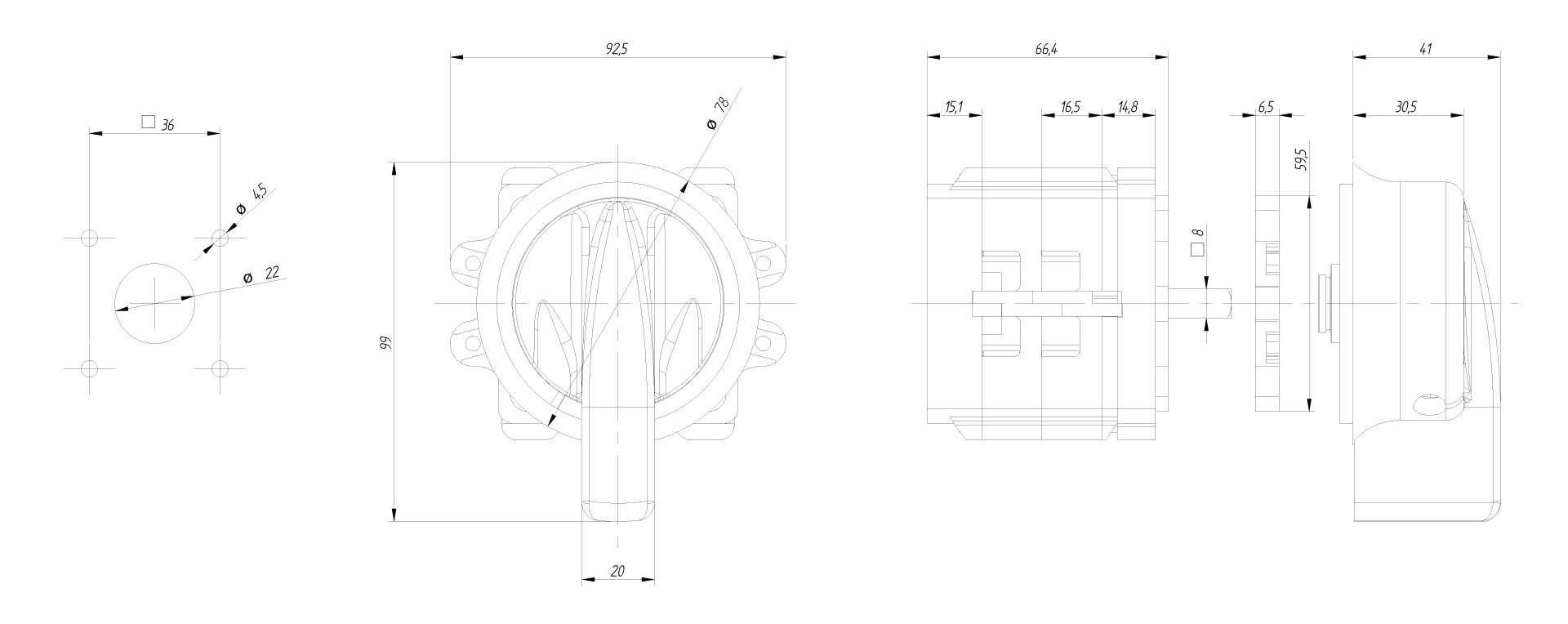

Dimensiones
Datos logísticos
Código arancelario 85365080
Datos técnicos
Nr. Polos 3
Intensidad de empleo (Ie) 63 A
Intensidad térmica al aire (Ith) 70 A
Sección de cable (AWG) 16 - 1
Cable flexible

16 - 50 mm2
Par de apriete 3,5 Nm
Tornillos de conexión M8
Terminal Terminal
Calibre máx. de fusible gG/aM

63/63 A (415 V)

63/63 A (500 V)


Intensidad eficaz de cortocircuito (Icc)

8 kA (415 V)

8 kA (500 V)


Tensión de aislamiento (V~) 690
Tensión de aislamiento (V...) 600
Cargas resistivas AC-21A

22 kW (3x230 V)

45 kW (3x415 V)

45 kW (3x500 V)
Cargas mixtas AC-22A

18,5 kW (3x230 V)

37 kW (3x415 V)

45 kW (3x500 V)
Carga de motores AC-23A

18,5 kW (3x230 V)

30 kW (3x415 V)

37 kW (3x500 V)
UL 508 Manual motor controller

5 hp 1-fase (110-120 V)

10 hp 1-fase (220-240 V)

15 hp 3-fase (220-240 V)

25 hp 3-fase (380-415 V)

30 hp 3-fase (440-480 V)

32 hp 3-fase (550-600 V)
Norma IEC 60947-3 / UL 508
Tipo de mando IP69K
Protección a los golpes IK10
