AB5524100H

INTERRUPTOR 3P 40A.D1 MANDO BLOQUEO CANDADO IP69K

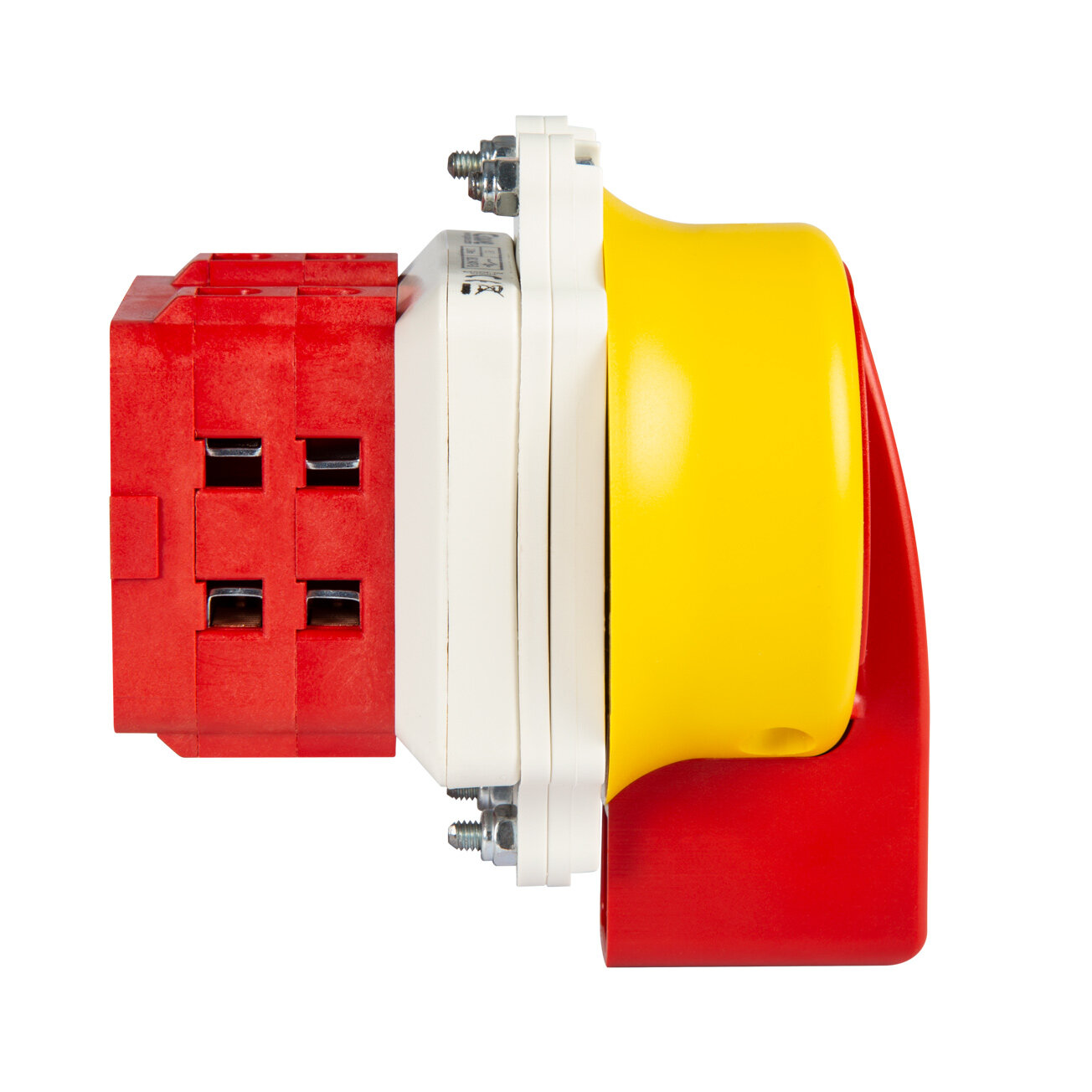

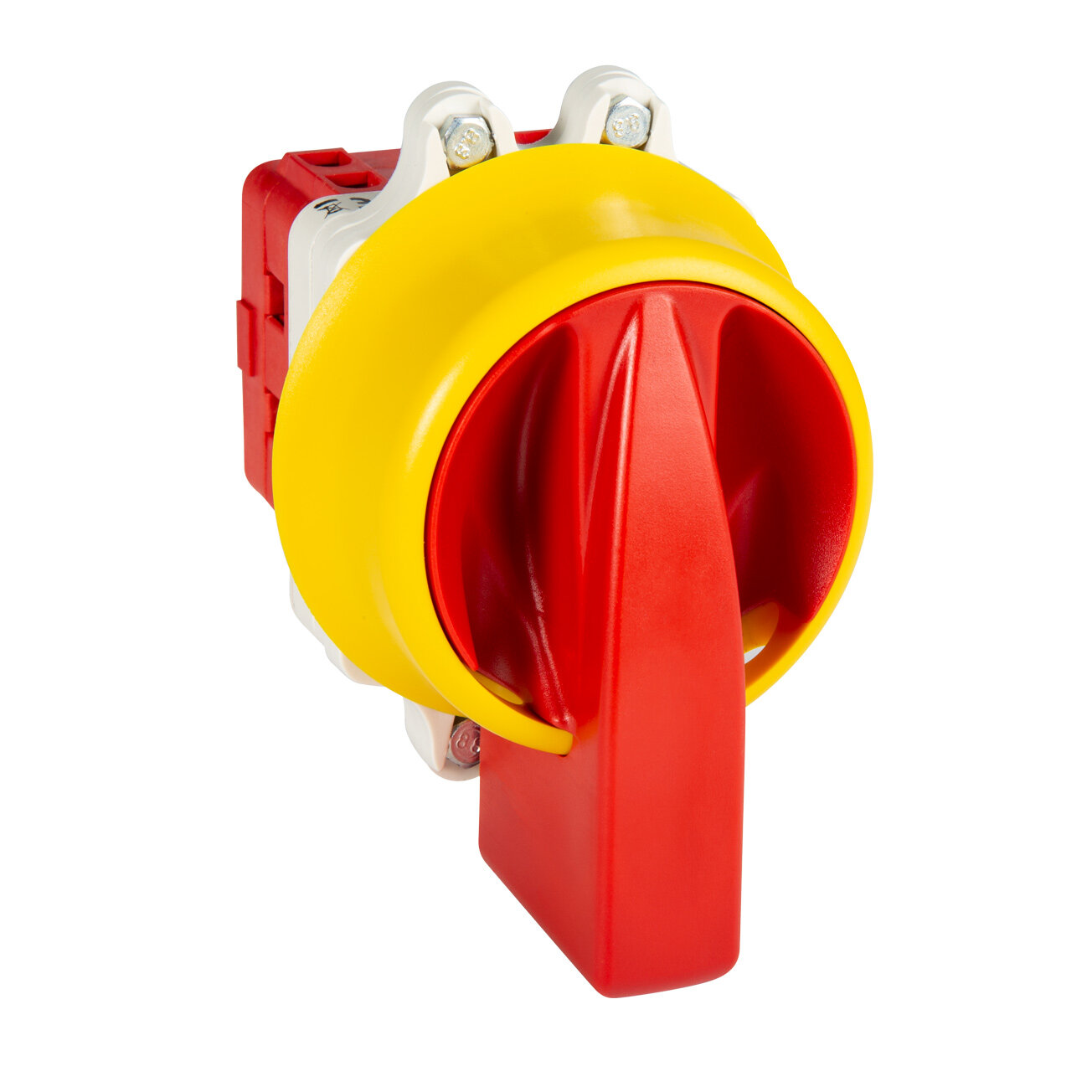

Interruptor de levas con mando de seguridad IP69K bloqueable por candados. Mando rojo/carátula amarilla con marcaje 0-I (0 12h - 60º). Mando con diseño higiénico y uso de tecnología antimicrobiana. Cuerpo del interruptor IP20. Corte omnipolar 3 polos 40A.Tamaño D1. Conexionado con bornes de jaula para cable 6-16 mm².

Imprimir como PDF

Código 009AB5524100H
EAN 8430892314008

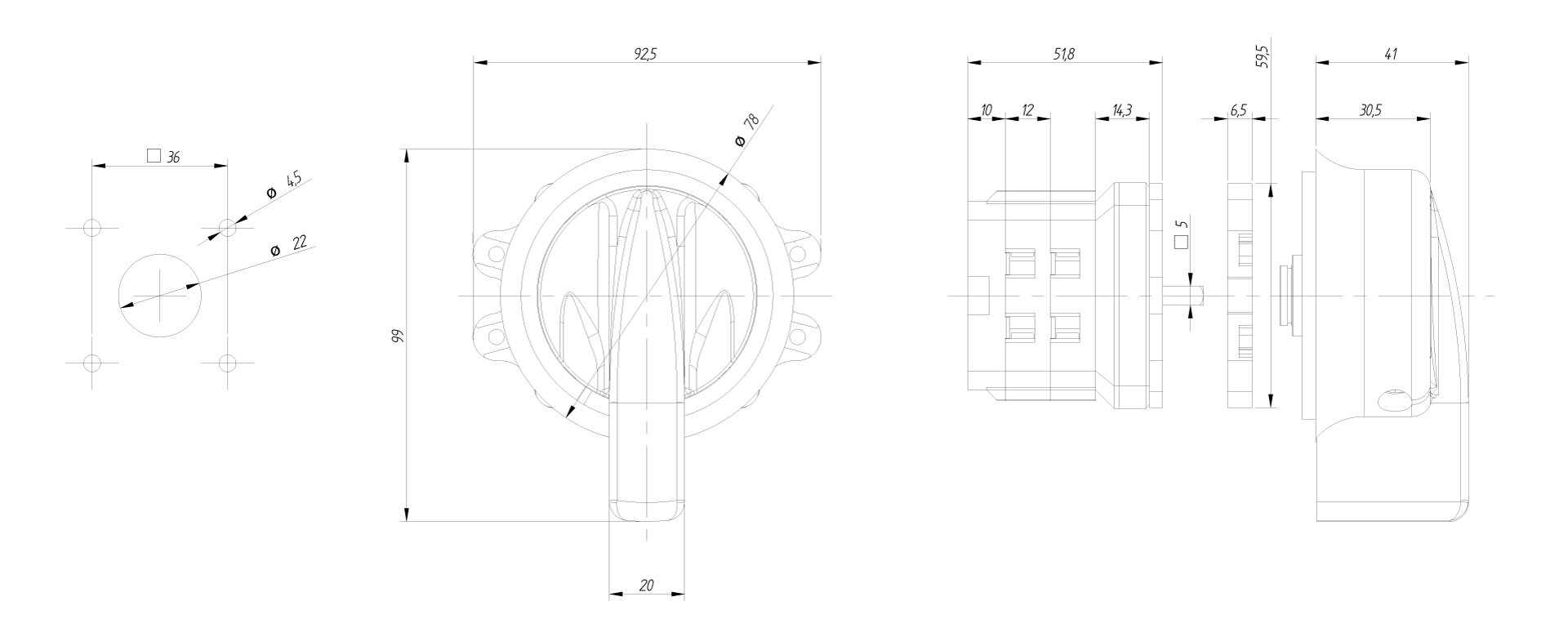

Dimensiones
Datos logísticos
Código arancelario 85365080
Datos técnicos
Nr. Polos 3
Intensidad de empleo (Ie) 40 A
Intensidad térmica al aire (Ith) 40 A
Sección de cable (AWG) 6
Hilo rígido

6 - 25 mm2
Cable flexible

6 - 16 mm2
Par de apriete 2 Nm
Tornillos de conexión M5
Terminal Terminal
Calibre máx. de fusible gG/aM

40/32 A (415 V)

40/32 A (500 V)


Intensidad eficaz de cortocircuito (Icc)

6 kA (415 V)

6 kA (500 V)


Tensión de aislamiento (V~) 690
Tensión de aislamiento (V...) 600
Cargas resistivas AC-21A

15 kW (3x230 V)

22 kW (3x415 V)

30 kW (3x500 V)
Cargas mixtas AC-22A

11 kW (3x230 V)

22 kW (3x415 V)

22 kW (3x500 V)
Carga de motores AC-23A

11 kW (3x230 V)

18,5 kW (3x415 V)

22 kW (3x500 V)
UL 508 Manual motor controller

2 hp 1-fase (110-120 V)

5 hp 1-fase (220-240 V)

7,5 hp 3-fase (220-240 V)

10 hp 3-fase (380-415 V)

15 hp 3-fase (440-480 V)

20 hp 3-fase (550-600 V)
Norma IEC 60947-3 / UL 508
Tipo de mando IP69K
Protección a los golpes IK10
