AB5517100

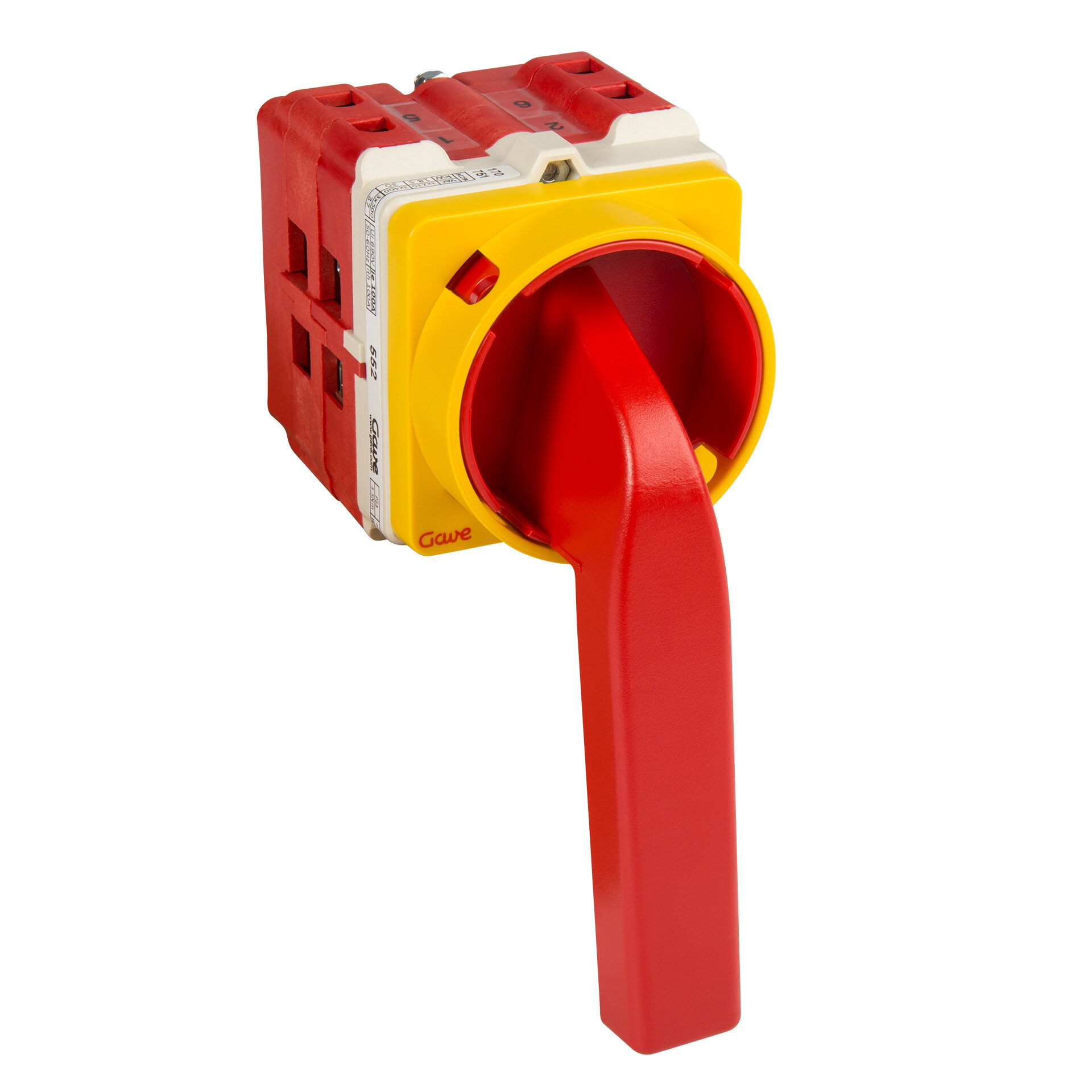

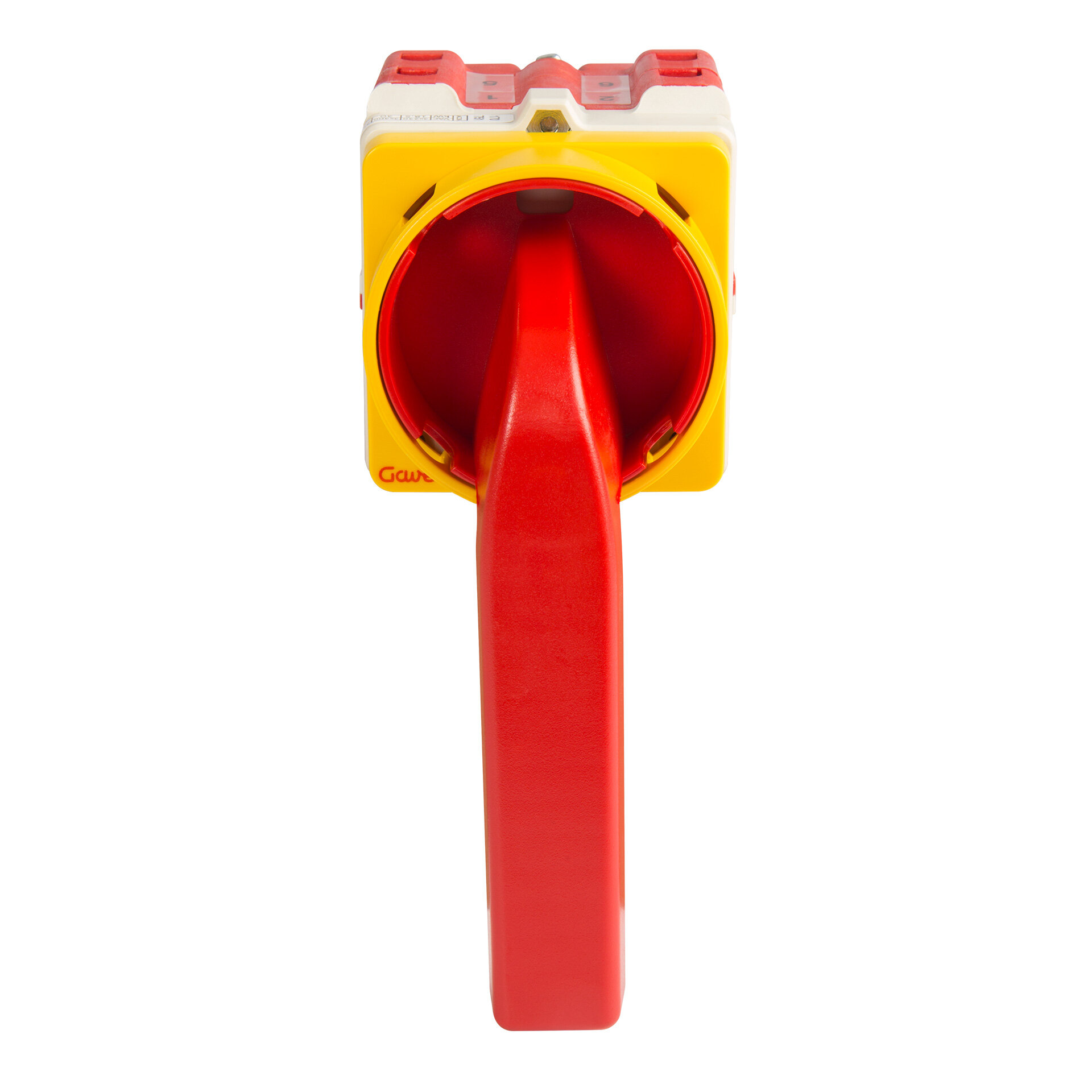

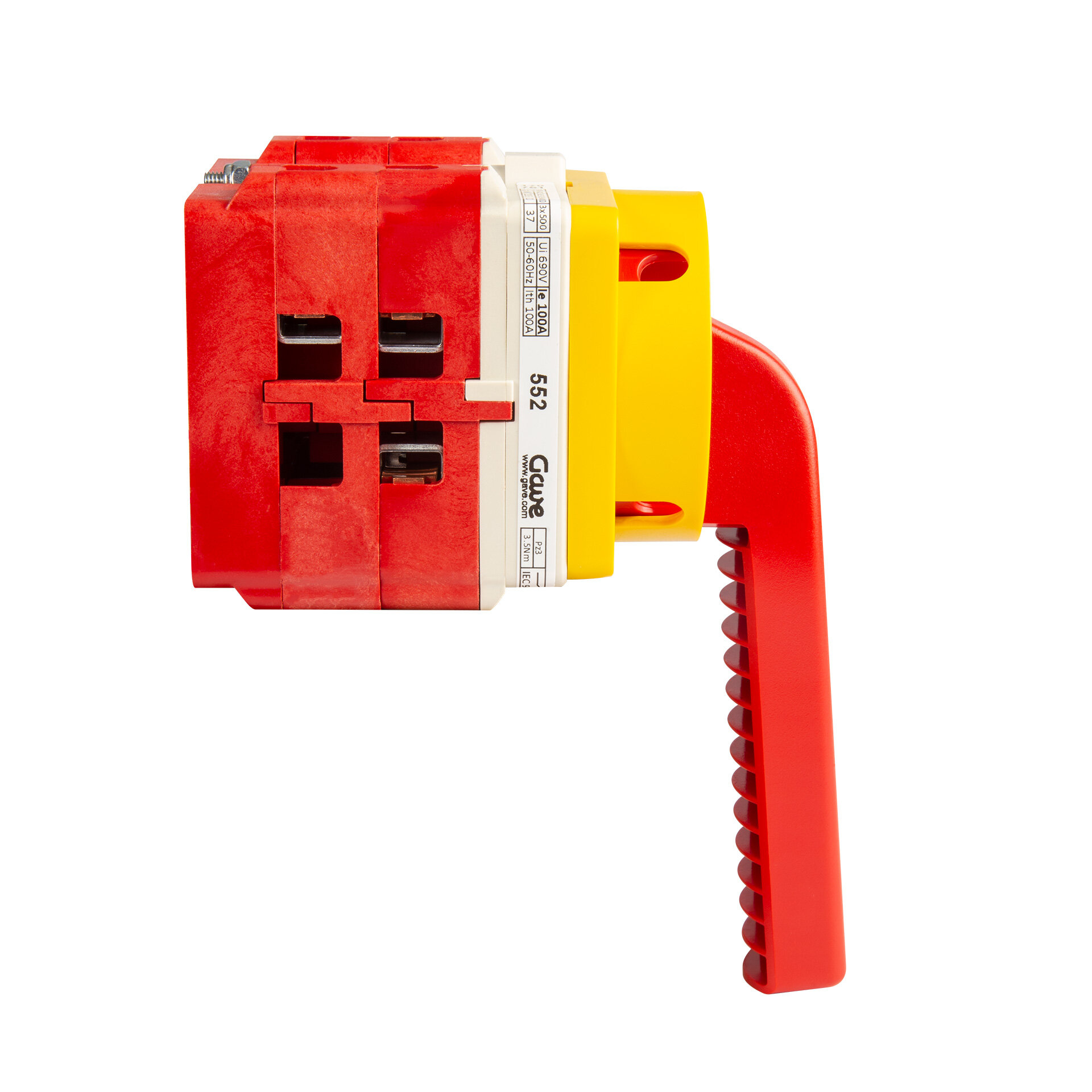

INTERRUPTOR 2P.100A.D2 BLOQUEO CANDADO ROJO/AMARILLO
Interruptor de levas con mando de seguiridad bloqueable por candados , IP20 con mando rojo/carátula amarilla 64x64 para fijación panel. 2 polos 100A.Tamaño D2. Mando ergonómico de montaje rápido sin tornillos. Conexionado con bornes de jaula para cable 16-50 mm². Compatible con múltiples accesorios de la serie A5.

Imprimir como PDF

Código 009AB5517100
EAN 8430892145770
Dimensiones
Datos logísticos
Código arancelario 85365080
Código Etim EC000216
Unidades embalaje 1
Alto embalaje (mm) 163
Ancho embalaje (mm) 88
Largo embalaje (mm) 86
Datos técnicos
Nr. Polos 2
Intensidad de empleo (Ie) 100
Intensidad térmica al aire (Ith) 100 A
Sección de cable (AWG) 16 - 1
Cable flexible

16 - 50 mm2
Par de apriete 3,5 Nm
Tornillos de conexión M8
Terminal Terminal
Calibre máx. de fusible gG/aM

100/100 A (415 V)

100/100 A (500 V)
Intensidad eficaz de cortocircuito (Icc)

8 kA (415 V)

8 kA (500 V)
Tensión de aislamiento (V~) 690
Tensión de aislamiento (V...) 600
Cargas resistivas AC-21A

30 kW (3x230 V)

55 kW (3x415 V)

75 kW (3x500 V)
Cargas mixtas AC-22A

30 kW (3x230 V)

55 kW (3x415 V)

55 kW (3x500 V)
Carga de motores AC-23A

22 kW (3x230 V)

37 kW (3x415 V)

45 kW (3x500 V)
UL 508 Manual motor controller

10 hp 1-fase (110-120 V)

15 hp 1-fase (220-240 V)

25 hp 3-fase (220-240 V)

30 hp 3-fase (380-415 V)

40 hp 3-fase (440-480 V)

50 hp 3-fase (550-600 V)
Norma

IEC 60947-3

UL 508
Tipo de mando Bloqueable candados
