A-7670000

CONMUTADOR AMPERIMETRO 3CIRCUITOS TRANSFORMADOR 12A.D0

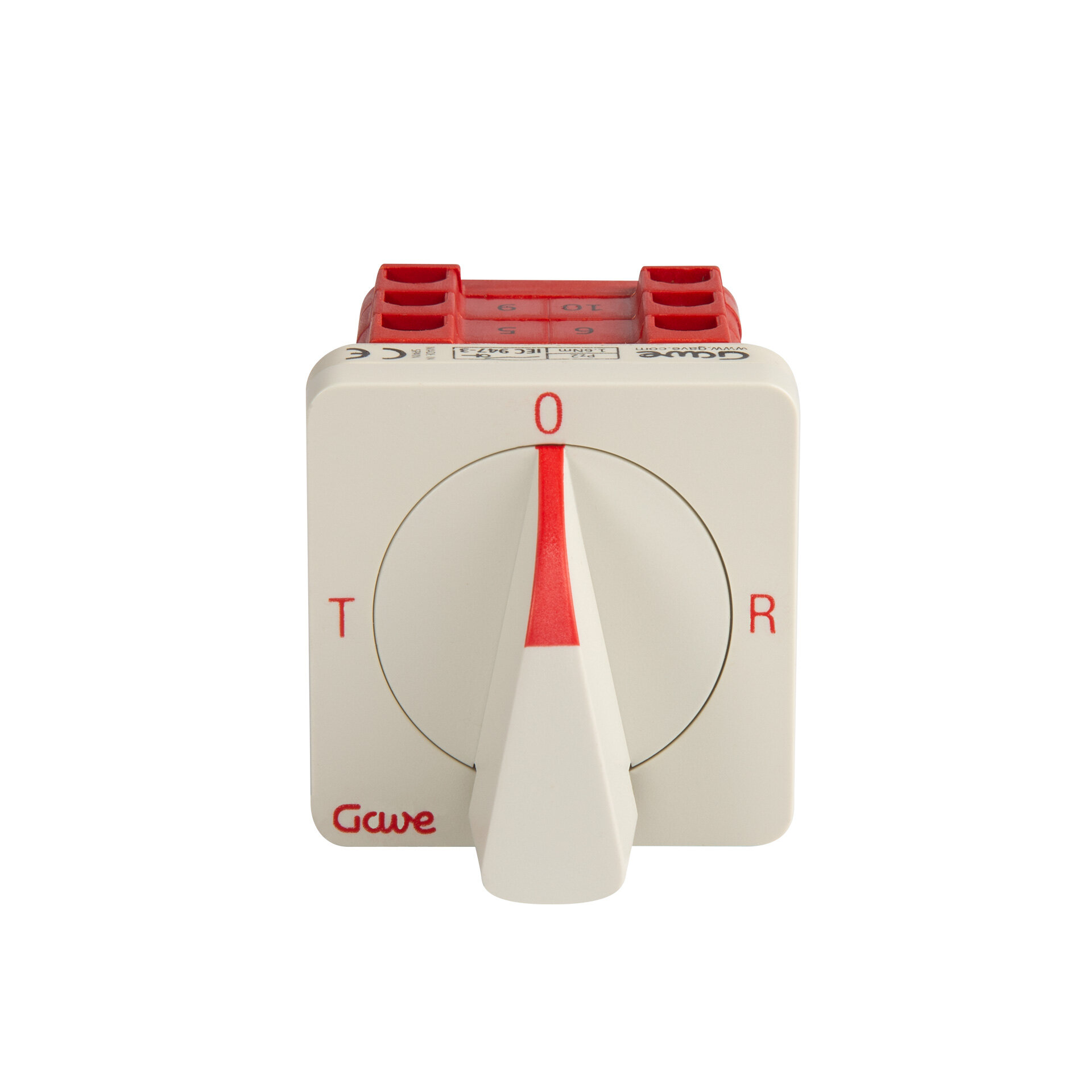

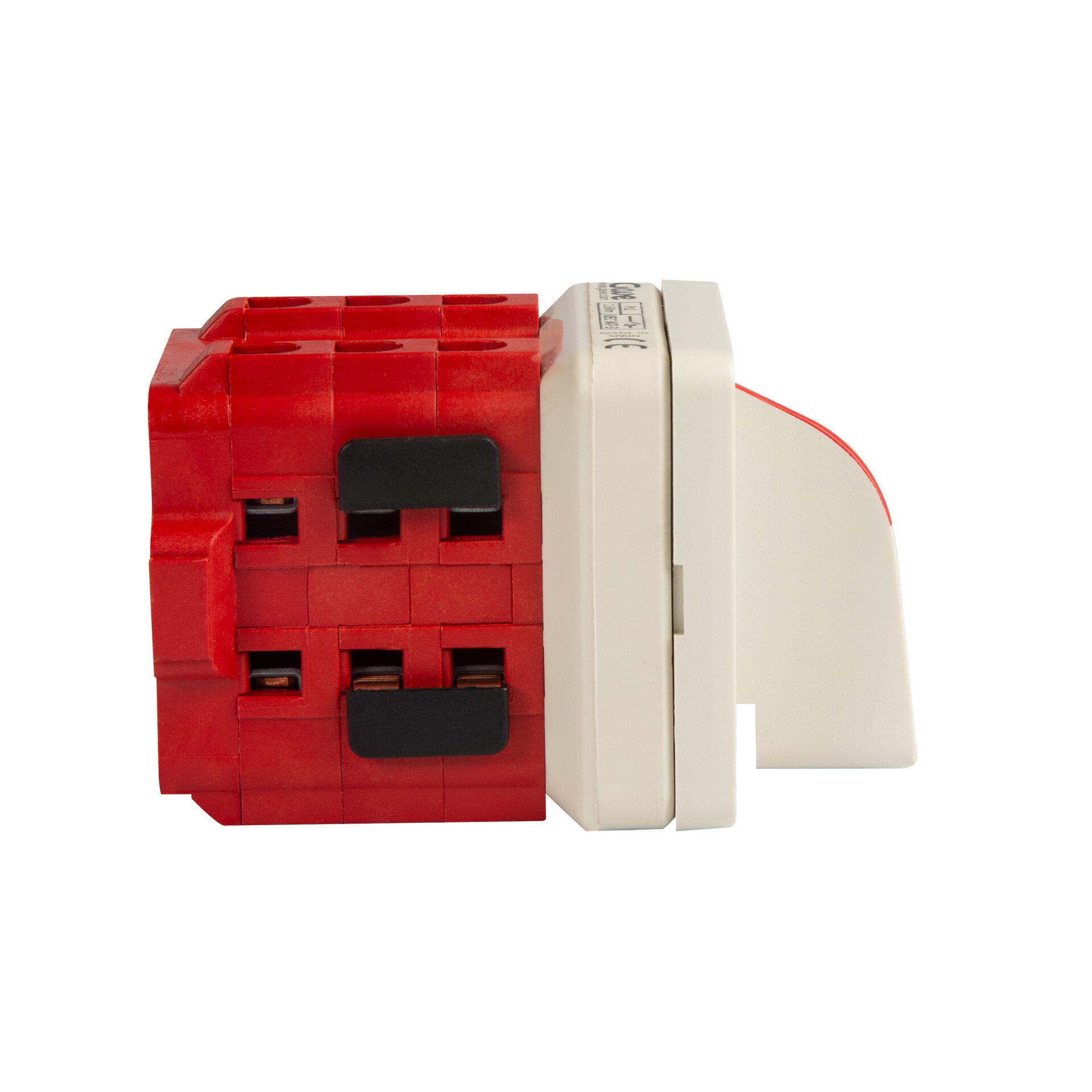

Conmutador de amperimetro 3 circuitos (con transformador) , IP20 con carátula 0-R-S-T color gris 48x48 para fijación panel. 12A.Tamaño D0. Mando ergonómico de montaje rápido sin tornillos. Conexionado con bornes de jaula para cable 2,5-6 mm². Compatible con múltiples accesorios de la serie A5.

Imprimir como PDF

Código 009A-7670000
EAN 8430892106979
Dimensiones
Datos logísticos
Código arancelario 85365080
Código Etim EC002611
Unidades embalaje 1
Peso bruto producto (kg) 0.175
Alto embalaje (mm) 82
Ancho embalaje (mm) 50
Largo embalaje (mm) 50
Datos técnicos
Nr. Polos NA/NA
Intensidad de empleo (Ie) 12A
Intensidad térmica al aire (Ith) 16 A
Sección de cable (AWG) 10
Hilo rígido 2,5 - 6 mm2
Cable flexible 2,5 - 6 mm2
Par de apriete 1,6 Nm
Tornillos de conexión M4
Terminal Terminal
Calibre máx. de fusible gG/aM

25/25 A (415 V)

25/25 A (500 V)
Intensidad eficaz de cortocircuito (Icc)

6 kA (415 V)

6 kA (500 V)
Tensión de aislamiento (V~) 690
Tensión de aislamiento (V...) 400
Cargas resistivas AC-21A

3 kW (3x230 V)

7,5 kW (3x415 V)

11 kW (3x500 V)
Cargas mixtas AC-22A

2,2 kW (3x230 V)

5,5 kW (3x415 V)

7,5 kW (3x500 V)
Carga de motores AC-23A

2,2 kW (3x230 V)

4 kW (3x415 V)

5,5 kW (3x500 V)
UL 508 Manual motor controller

1 hp 1-fase (110-120 V)

1,5 hp 1-fase (220-240 V)

1 hp 3-fase (220-240 V)

2 hp 3-fase (380-415 V)

3 hp 3-fase (440-480 V)

3 hp 3-fase (550-600 V)
Norma

IEC 60947-3

UL 508
Tipo de mando Directo
