LDA839100

CONMUTADOR BYPASS LD 3P+6P 125A +CA

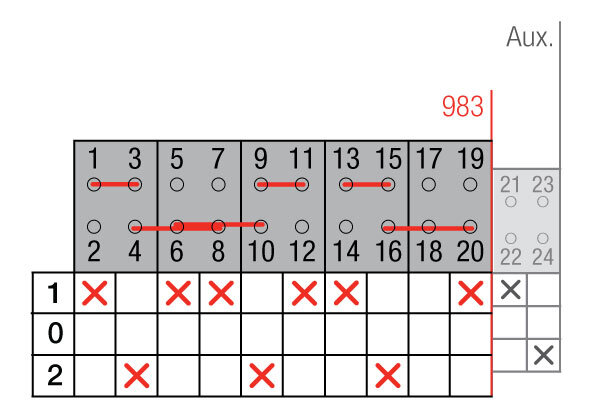

Conmutador LD bypass de 3+6 polos 125A + contacto auxiliar 1-0-2. Fijación sobre carril DIN. Mando frontal directo con corte plenamente visible. Conexionado frontal con los puentes integrados en el interior del aparato. Posición del mando reversible izquierda/derecha. Medidas 175x200x110. Conexionado por bornes de jaula 16-35 mm2. Accesoriable con múltiples mandos, bloqueos y ejes prolongados.

Imprimir como PDF

Código 009LDA839100
EAN 8430892262293
Dimensiones
Datos logísticos
Código arancelario 85365080
Código Etim EC000216
Unidades embalaje 1
Datos técnicos
Nr. Polos 3
Auxiliar 1NO
Intensidad de empleo (Ie) 125 A
Intensidad térmica al aire (Ith) 125 A
Sección de cable (AWG) 16 - 1
Cable flexible

16 - 50 mm2
Par de apriete 3,5 Nm
Tornillos de conexión M8
Terminal Terminal
Calibre máx. de fusible gG/aM

125/100 A (415 V)

125/100 A (500 V)
Intensidad eficaz de cortocircuito (Icc)

8 kA (415 V)

8 kA (500 V)
Tensión de aislamiento (V~) 690
Tensión de aislamiento (V...) 600
Cargas resistivas AC-21A

37 kW (3x230 V)

75 kW (3x415 V)

90 kW (3x500 V)
Cargas mixtas AC-22A

37 kW (3x230 V)

55 kW (3x415 V)

75 kW (3x500 V)
Carga de motores AC-23A

30 kW (3x230 V)

55 kW (3x415 V)

55 kW (3x500 V)
Norma IEC 60947-3
