AEB112211

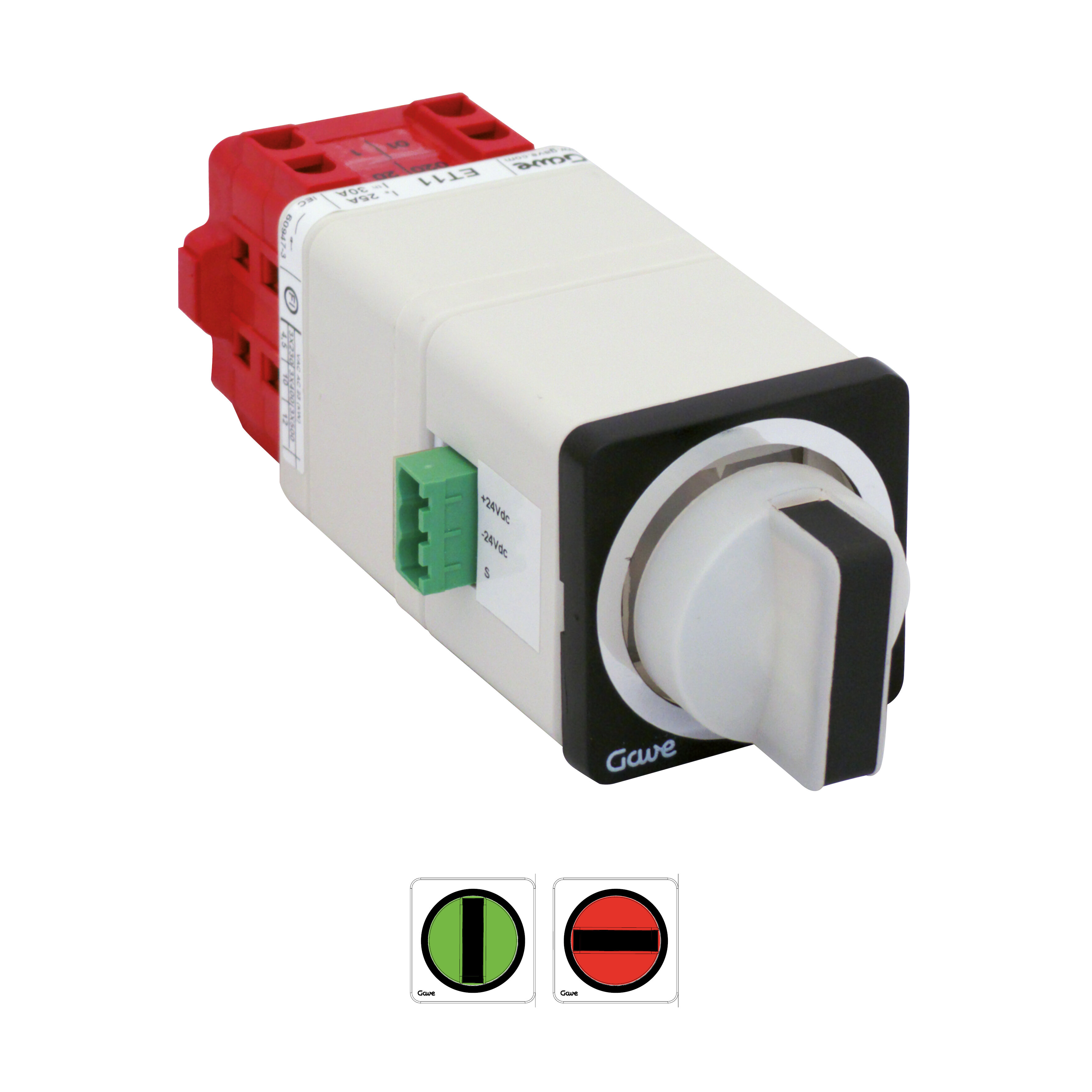

INTERRUPTOR EMP. Y GIRO 110VDC 1M 1S 25A. VERDE/ROJO
Conmutador de mando y señalización de compañía, modelo bicolor de empuje y giro con retorno. Fijación 36x36 y agujero central de diámetro 40. Frontal luminoso mediante leds de luz verde en posición 0-180º y rojo en posición 90-270º, alimentación 110Vdc. 1 contacto de mando y 1 contacto de señal de 25A. Conexión por bornes de jaula de 1,5-6mm2

Imprimir como PDF

Código 009AEB112211
EAN 8430892261548
Datos técnicos
Intensidad de empleo (Ie) 25 A
Intensidad térmica al aire (Ith) 25 A
Sección de cable (AWG) 10
Hilo rígido 2,5 - 6 mm2
Cable flexible 2,5 - 6 mm2
Par de apriete 1,6 Nm
Tornillos de conexión M4
Terminal Terminal
Calibre máx. de fusible gG/aM

25/25 A (415 V)

25/25 A (500 V)
Intensidad eficaz de cortocircuito (Icc)

6 kA (415 V)

6 kA (500 V)
Tensión de aislamiento (V~) 690
Tensión de aislamiento (V...) 400
Cargas resistivas AC-21A

7,5 kW (3x230 V)

15 kW (3x415 V)

18,5 kW (3x500 V)
Cargas mixtas AC-22A

7,5 kW (3x230 V)

15 kW (3x415 V)

18,5 kW (3x500 V)
Carga de motores AC-23A

5,5 kW (3x230 V)

7,5 kW (3x415 V)

11 kW (3x500 V)
UL 508 Manual motor controller

2 hp 1-fase (110-120 V)

3 hp 1-fase (220-240 V)

2 hp 3-fase (220-240 V)

3 hp 3-fase (380-415 V)

5 hp 3-fase (440-480 V)

7 hp 3-fase (550-600 V)
Norma

IEC 60947-3

UL 508
