CA024125P
CUADRO CONMUTACION AUTOMATICA SEÑALIZACIÓN 4P 1250A + PST

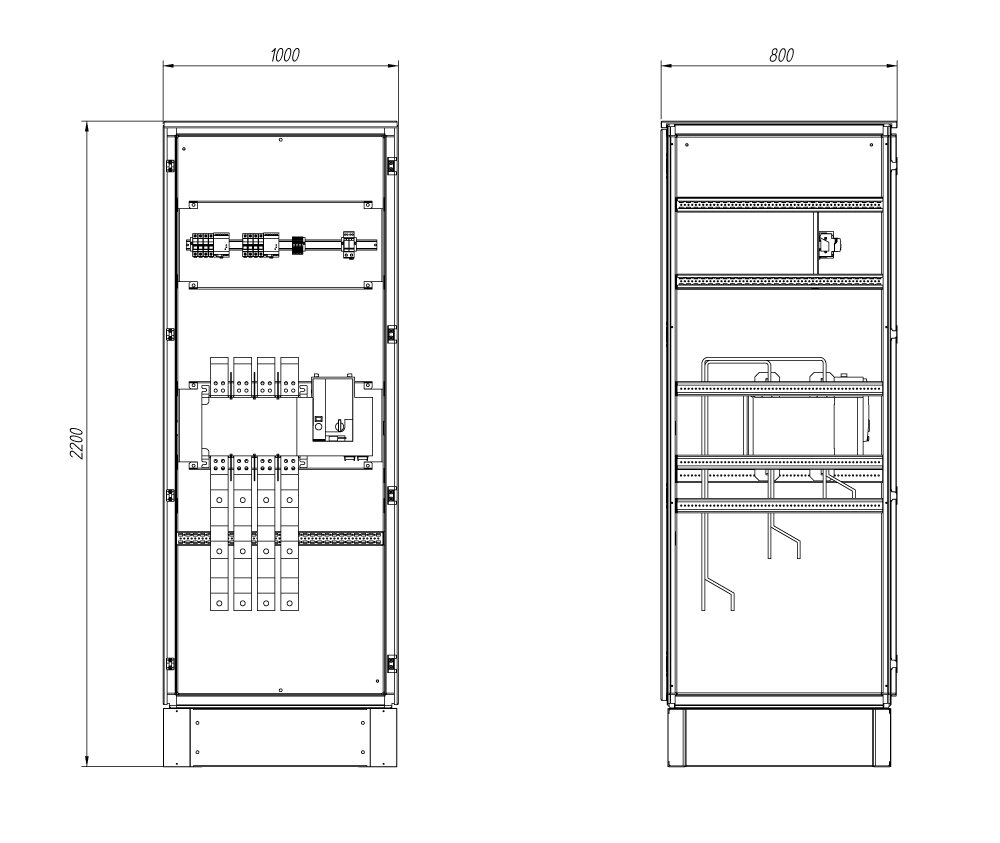

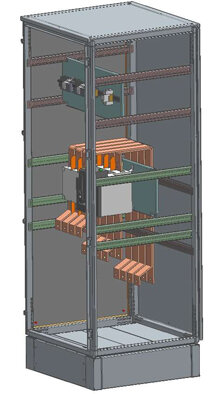

Cuadro de transferencia automática 4P 1250A con panel sinóptico de señalización. Lógica de control de la transferencia mediante relés de supervisión de tensión y temporizadores modulares de fácil ajuste y programación. Envolvente tamaño 2200x1000x800 en chapa metálica y tratamiento de pintura protectora contra la corrosión color RAL7035 y grado de protección IP55. Entradas de las fuentes de suministro por la parte inferior y conexión a embarrado conectado a la parte inferior del conmutador. Salida a carga por la parte inferior del conjunto mediante sistema de embarrado conectado a la parte superior de conmutador. Embarrados de doble salida 60x10 con agujero. Conexionado de embarrado de cada fase para 3 cables (2 salida 1 + 1 salida 2) de 240mm, conexión terminales M16 . Panel frontal del cuadro con sinóptico con pilotos indicativos de fuente de suministro conectada y/o anomalías. Operación local manual de emergencia. Pantalla transparente de protección contra los contactos accidentales. Terminales de control para arranque/paro de generador 0,5-2,5mm2. Electrónica protegida contra sobretensiones con protector Clase II In=20kA Imax=40kA
