A-6404100

CONMUTADOR ESTRELLA TRIANGULO 40A.D1

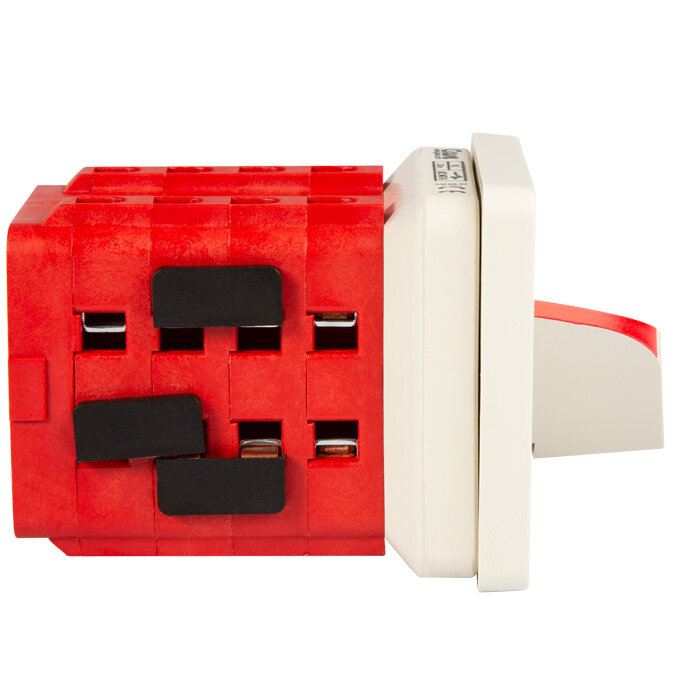

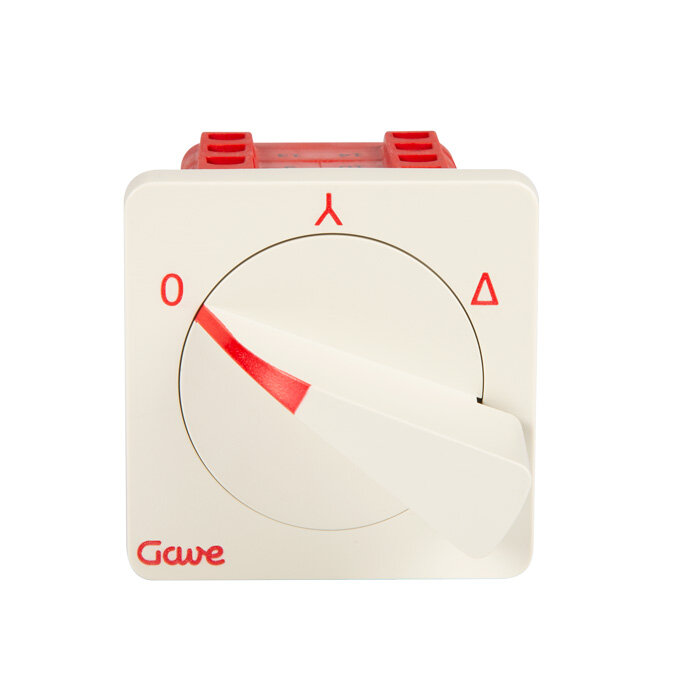

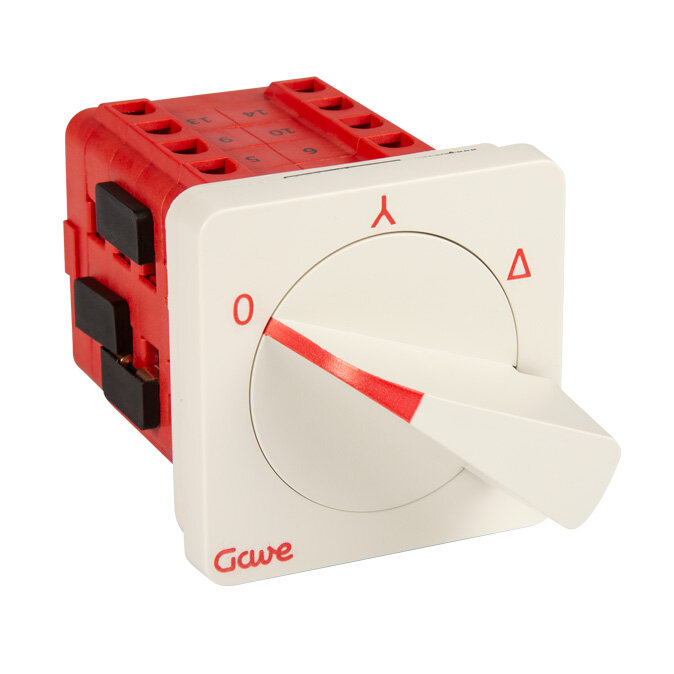

Conmutador de levas estrella-triángulo , IP20 con carátula ?-0-? color gris 64x64 para fijación panel, 40A.Tamaño D1. Mando ergonómico de montaje rápido sin tornillos. Conexionado con bornes de jaula para cable 6-16 mm². Compatible con múltiples accesorios de la serie A5.

Imprimir como PDF

Código 009A-6404100
EAN 8430892105651
Dimensiones
Datos logísticos
Código arancelario 85365080
Código Etim EC002611
Unidades embalaje 1
Peso bruto producto (kg) 0.365
Alto embalaje (mm) 123
Ancho embalaje (mm) 68
Largo embalaje (mm) 68
Datos técnicos
Nr. Polos 3
Intensidad de empleo (Ie) 40 A
Intensidad térmica al aire (Ith) 40 A
Sección de cable (AWG) 6
Hilo rígido 6 - 25 mm2
Cable flexible 6 - 16 mm2
Par de apriete 2 Nm
Tornillos de conexión M5
Terminal Terminal
Calibre máx. de fusible gG/aM

40/32 A (415 V)

40/32 A (500 V)
Intensidad eficaz de cortocircuito (Icc)

6 kA (415 V)

6 kA (500 V)
Tensión de aislamiento (V~) 690
Tensión de aislamiento (V...) 600
Cargas resistivas AC-21A

15 kW (3x230 V)

22 kW (3x415 V)

30 kW (3x500 V)
Cargas mixtas AC-22A

11 kW (3x230 V)

22 kW (3x415 V)

22 kW (3x500 V)
Carga de motores AC-23A

11 kW (3x230 V)

18,5 kW (3x415 V)

22 kW (3x500 V)
UL 508 Manual motor controller

2 hp 1-fase (110-120 V)

5 hp 1-fase (220-240 V)

7,5 hp 3-fase (220-240 V)

10 hp 3-fase (380-415 V)

15 hp 3-fase (440-480 V)

20 hp 3-fase (550-600 V)
Norma

IEC 60947-3

UL 508
Tipo de mando Directo
