AB55241F4

INTERRUPTOR 3P 40A D1 F400 PROTEC

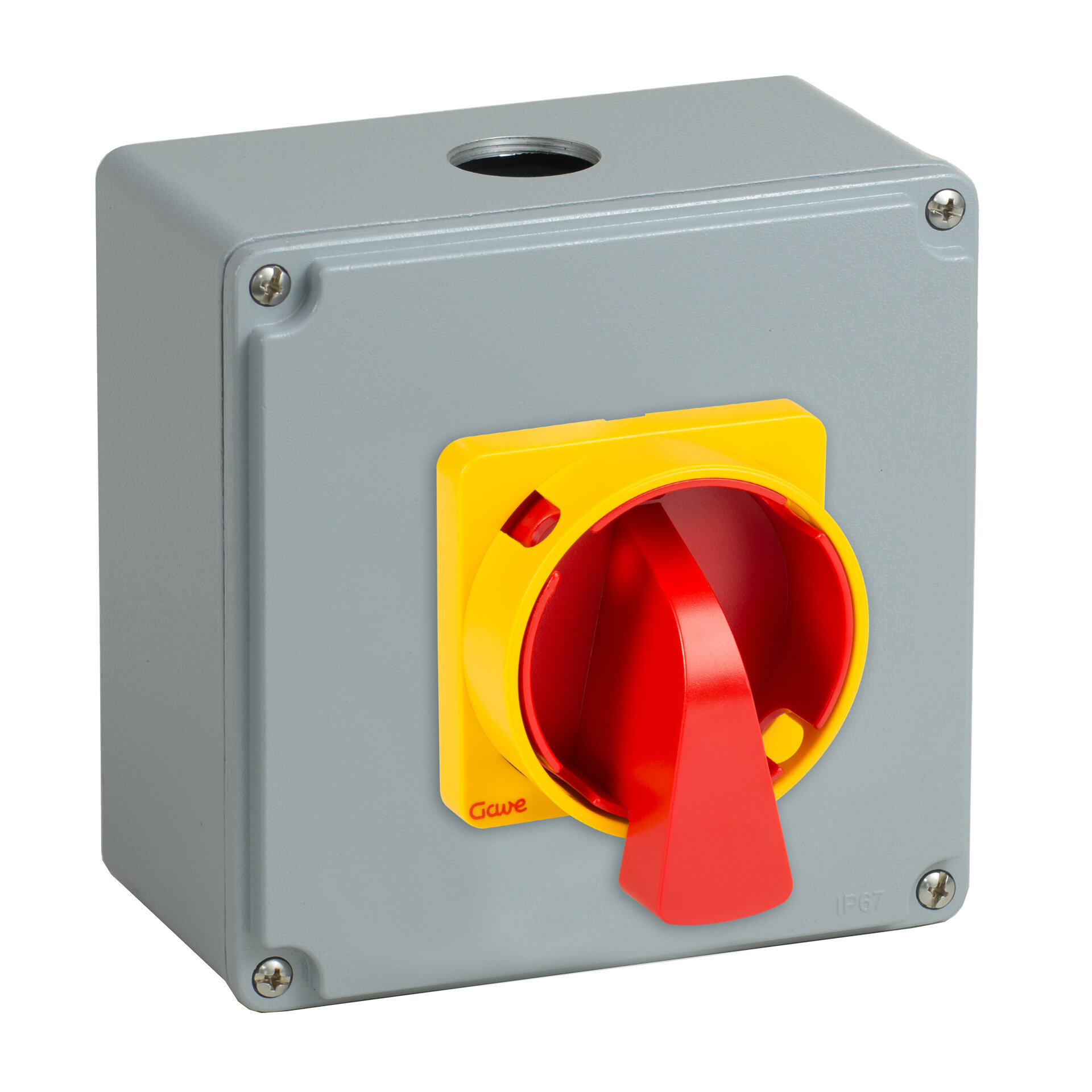

Interruptor-seccionador 3 polos 40A resistente al fuego clase F400 según EN 12101-3. Caja 3AL en aluminio color gris RAL7032 con superfície de acabado rugoso tratada para resistir a la corrosión, medidas 160x160x90. Grado de protección IP65. Entrada superior y salida inferior M32 agujeros roscados. Fijación a superfície por 4 puntos. Mando rojo/amarillo bloqueable por candados (hasta 4 de 8mm de diámetro). Conexionado con bornes de jaula para cable 6-16 mm².

Imprimir como PDF

Código 009AB55241F4
EAN 8430892237932

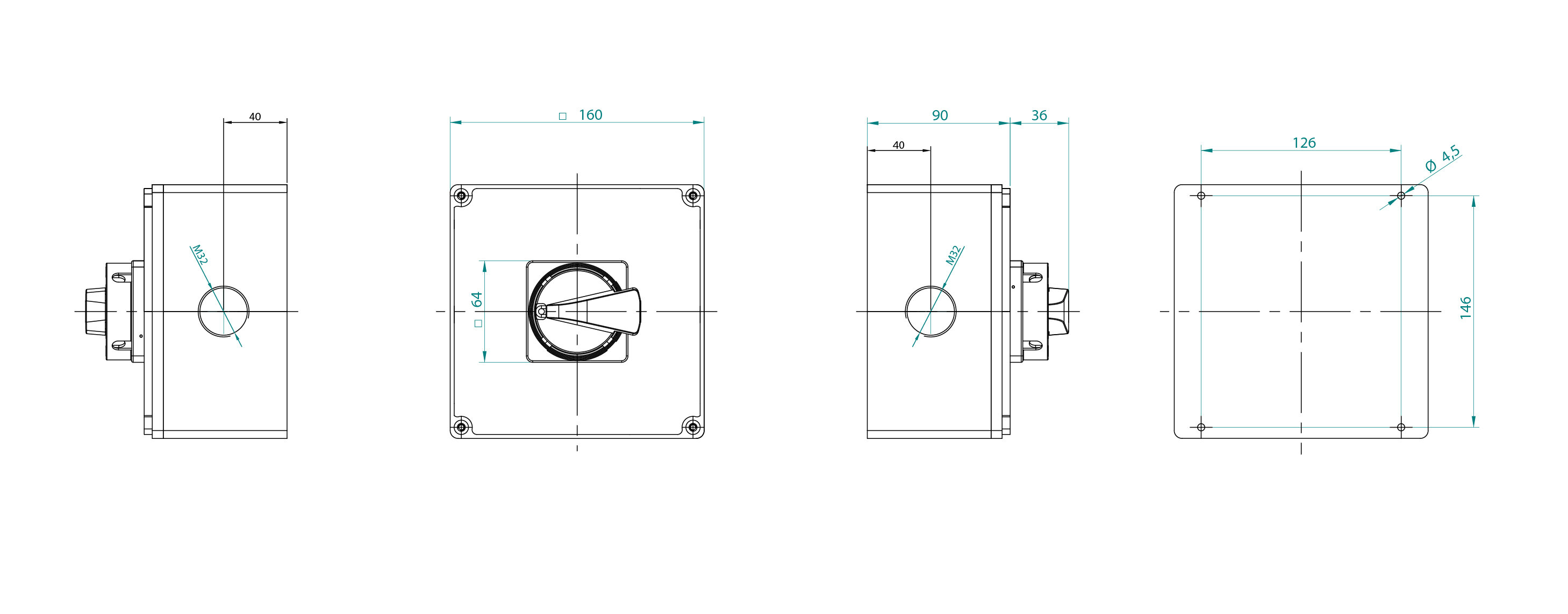

Dimensiones
Alto producto 160
Ancho producto 160
Largo producto 90
Datos logísticos
Código arancelario 85365080
Código Etim EC000216
Unidades embalaje 1
Peso bruto producto (kg) 1.48
Alto embalaje (mm) 150
Ancho embalaje (mm) 170
Largo embalaje (mm) 205
Datos técnicos
Nr. Polos 3
Intensidad de empleo (Ie) 40 A
Intensidad térmica al aire (Ith) 40 A
Hilo rígido 6 - 25 mm2
Cable flexible 6 - 16 mm2
Par de apriete 2 Nm
Tornillos de conexión M5
Terminal Terminal
Calibre máx. de fusible gG/aM

40/32 A (415 V)

40/32 A (500 V)
Intensidad eficaz de cortocircuito (Icc)

6 kA (415 V)

6 kA (500 V)
Tensión de aislamiento (V~) 690
Tensión de aislamiento (V...) 600
Cargas resistivas AC-21A

15 kW (3x230 V)

22 kW (3x415 V)

30 kW (3x500 V)
Cargas mixtas AC-22A

11 kW (3x230 V)

22 kW (3x415 V)

22 kW (3x500 V)
Carga de motores AC-23A

11 kW (3x230 V)

18,5 kW (3x415 V)

22 kW (3x500 V)

30 kW (3x690 V)
Norma

IEC 60947-3

EN 12101-3
Clasificación al fuego F400
